Séparateur de métaux personnalisé pour granulateurs : une étude de cas sur une intégration peu encombrante

Face à une ligne de granulation haut de gamme combinant alimentation principale et auxiliaire, plastification de composites et découpe de précision des granulés, le client souhaitait qu'un séparateur de métaux soit intégré en sortie d'alimentation, dans un espace limité, sans perturber le flux de matière ni le processus de fusion ultérieur. En mettant en œuvre trois stratégies principales : la refonte structurelle, l'optimisation des processus et la séparation des systèmes de contrôle et de détection des métaux, cette approche répond efficacement aux défis de l'intégration dans des lignes de production à espace limité. Nous avons transformé un défi de détection standard en un point de protection des processus parfaitement intégré sur la ligne de production. Ceci a été réalisé sans utilisation d'espace au sol supplémentaire, tout en garantissant un enlèvement de métal fiable et entièrement automatisé.

Contexte

Le client est une entreprise spécialisée dans la modification de plastiques techniques hautes performances. Leur ligne de production est une configuration typique d’un système de granulation complexe moderne.

Système d'alimentation à deux étages

L'alimentateur principal traite les matériaux broyés (à l'aide d'un convoyeur à vis unique), tandis que l'alimentateur auxiliaire traite les poudres et les additifs (à l'aide d'un convoyeur à vis unique). convoyeur à double vis). Un convoyeur à vis typique remplit des fonctions telles que le transport, le chauffage, le mélange et la pressurisation. La fonction principale de cette ligne de production est de transporter les matériaux. Et deux alimentateurs permettent un mélange et un dosage précis, dynamiques et continus de matériaux multi-composants. Ces deux matériaux sont ensuite mélangés lors des étapes suivantes. Notre séparateur de métaux pour les colonnes de matériaux à chute lente, le convoyeur à vis similaire peut simuler le moulage par extrusion.

Processus de contrôle précis de la température

Habituellement, les méthodes de refroidissement pour l’étape de fusion comprennent généralement le refroidissement par air, le refroidissement par huile et une combinaison de refroidissement par air et par eau. Dans ce cas, il adopte un refroidissement par eau pour réduire la température, ce qui nécessite une surveillance attentive de la courbe de température. Cela nécessite une alimentation continue et stable des matériaux en amont.

Processus de granulation complet

Alimentation → Détection des contaminants métalliques → Fusion et plastification → Extrusion → Refroidissement par eau → Coupe de brins → Séparation et séchage par cyclone → Emballage.

Exigence de base : Comment intégrer un séparateur de métaux dans des lignes de granulation compactes

Installer un séparateur de métaux à la sortie de l'alimentateur principal, avant l'étape de fusion, pour intercepter les contaminants métalliques potentiels (vis, limaille de fer ou autres contaminants) qui pourraient être mélangés à la matière première broyée.

Défis liés à l'intégration des systèmes de contrôle et de détection des métaux dans les lignes de production à espace limité

Ligne de production originale avec espace limité

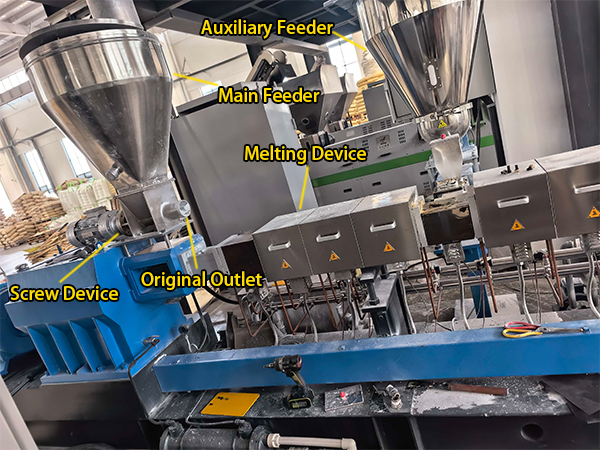

Selon la ligne de production du client, la sortie d'origine de l'alimentateur est positionnée très près de la plate-forme de fondation inférieure, laissant un espace d'installation verticale extrêmement limité. Le séparateur métallique standard ne peut pas être installé directement.

Le problème du placement

Les matériaux purs doivent tomber en douceur dans le dispositif de fusion par gravité. Tout virage ou toute montée compliquée entraînerait un risque de pontage et de blocage. Le séparateur a deux sorties. La prise qualifiée se connecte directement à l'étape de fusion. Dans le sens horizontal, il n'y a pas de place pour le réglage. La sortie qualifiée doit tomber directement dans le dispositif de fusion, et la sortie défectueuse doit se décharger et ne pas entrer dans l'étape suivante.

Comment placer le système de contrôle et la pièce de détection de métaux

Typiquement, selon notre installation traditionnelle, le système de contrôle et la partie détection de métaux sont intégrés. Comment concevoir sur la base de cette ligne de production existante.

Solutions d'optimisation de l'espace et de flux de travail : refonte structurelle, placement des prises et séparation du système

Refonte structurelle : création d'un espace vertical

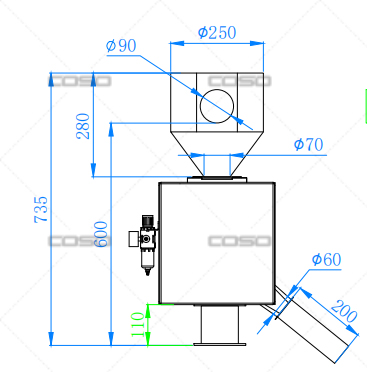

Après consultation du client, l'alimentateur principal de la ligne de production a été relevé. En conséquence, la sortie défectueuse du séparateur de métaux a également été surélevée de 110 mm, ce qui a nécessité une modification de la disposition standard de l'installation. Cette refonte crée un espace vertical suffisant pour le séparateur de métaux tout en maintenant un flux de matériaux fluide. Il permet une détection efficace des métaux dans les matières premières et une intégration transparente avec la ligne de production existante.

Conception à deux prises : prise directe qualifiée et prise défectueuse étendue

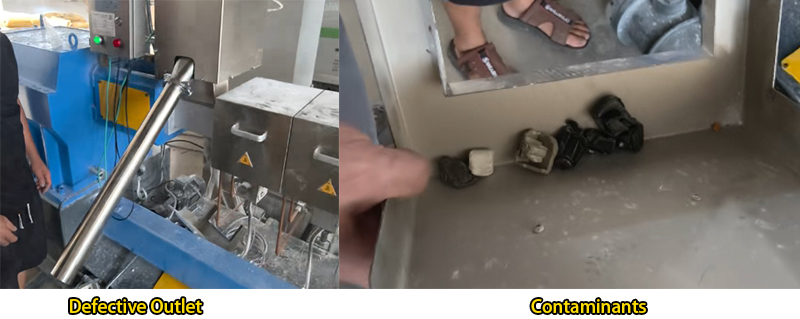

Le fond du séparateur de métaux a été surélevé de 110 mm, permettant aux matériaux qualifiés de tomber directement dans le processus de fusion sans avoir recours à des dispositifs supplémentaires ni à un réglage manuel. Dans ce cas, en raison de la grande chaîne de production, la sortie défectueuse a été agrandie pour guider les matériaux rejetés vers un bac de collecte placé à l'extérieur de l'équipement. Cette conception permet une évacuation automatique des déchets tout en garantissant un passage sécurisé aux opérateurs, sans occuper d'espace au sol supplémentaire.

Conception séparée du système de contrôle et de la partie de détection de métaux

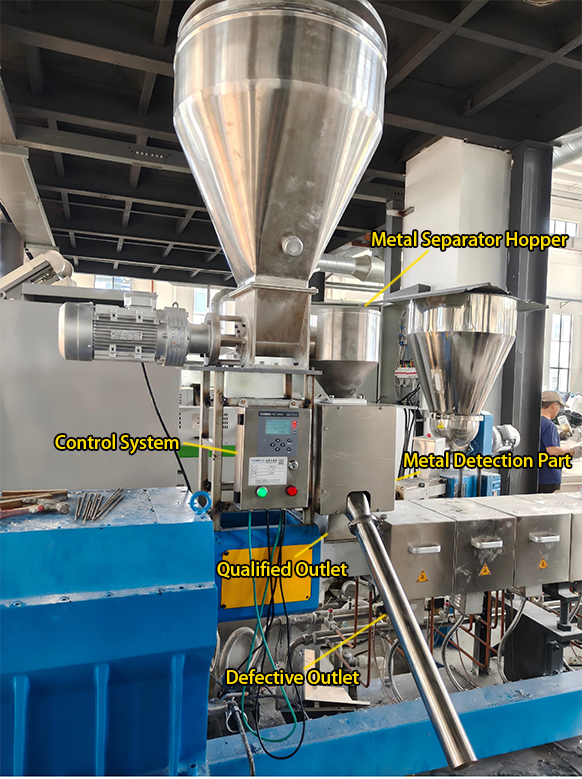

Cette ligne de production adopte une conception séparée, dans laquelle le système de contrôle et la partie de détection de métaux sont installés indépendamment pour faciliter l'accès et le fonctionnement de l'opérateur. Bien que le système de contrôle et la partie détection soient physiquement séparés, leur logique de contrôle reste totalement intégrée. Le système peut s’interfacer avec votre ligne de production principale. Lorsqu'une contamination métallique est détectée, le système peut déclencher des alarmes, permettant une intégration transparente sans qu'il soit nécessaire de réécrire des programmes de contrôle complexes.

Processus de granulation complet : prévenir la contamination par les métaux dans la production de granulés de plastique

Pour résoudre efficacement les problèmes de contamination des métaux sur la chaîne de production du client, nous avons proposé une solution complète, en mettant l'accent sur l'introduction d'un séparateur de métaux pour garantir la pureté des matériaux et le bon fonctionnement. Les contaminants métalliques peuvent se produire à différentes étapes de la production, que ce soit sous forme de granulés de plastique, de matériaux broyés, de pièces moulées par injection ou de poudre. Ces contaminants peuvent non seulement affecter la qualité du produit final, mais également endommager les équipements de production. Par conséquent, l’utilisation de séparateurs de métaux spécialisés pour détecter et éliminer ces contaminants en temps réel est devenue un aspect crucial pour maintenir des performances optimales de la ligne de production. En éliminant avec précision les contaminants métalliques, ils contribuent à augmenter l’efficacité de la production, à réduire l’usure des équipements et à garantir la qualité des produits finaux. Dans la section suivante, nous fournirons un aperçu détaillé de l'application et des avantages des séparateurs de métaux dans l'industrie du plastique.

Scénarios d'application des séparateurs de métaux dans l'industrie du plastique

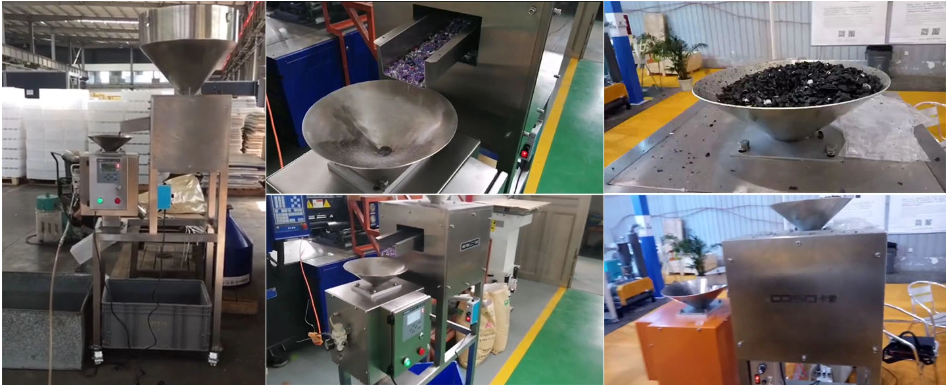

Traitement des granulés de plastique

Le traitement des granulés de plastique implique le mélange précis et la granulation continue des matières premières pour produire des granulés uniformes destinés aux applications en aval telles que le moulage par injection et l'extrusion. Ce processus nécessite un contrôle minutieux de la composition du matériau, de la température et de la taille des granulés pour garantir une qualité constante du produit. La contamination métallique, telle que les vis, la limaille de fer ou d'autres particules métalliques, présente un risque important pour l'intégrité de l'équipement et du produit final. Par conséquent, en intégrant séparateurs de métaux dans la chaîne de production de granulés est essentiel pour éliminer les impuretés, protéger les machines et maintenir des granulés de plastique de haute qualité et sans contaminants.

Traitement des matériaux concassés

Lors du traitement des matériaux broyés, les déchets plastiques ou les flocons bruts sont déchiquetés et transportés pour une composition ultérieure. Les contaminants métalliques, tels que les fragments provenant des machines ou des étapes de traitement précédentes, peuvent être mélangés au matériau broyé, posant un risque pour les équipements en aval comme les extrudeuses et les mélangeurs. Installation séparateurs de métaux à des points clés de la chaîne de matériaux concassés, il garantit une élimination efficace de ces impuretés, une protection de l'équipement, un maintien de l'intégrité des matériaux et une qualité de production constante.

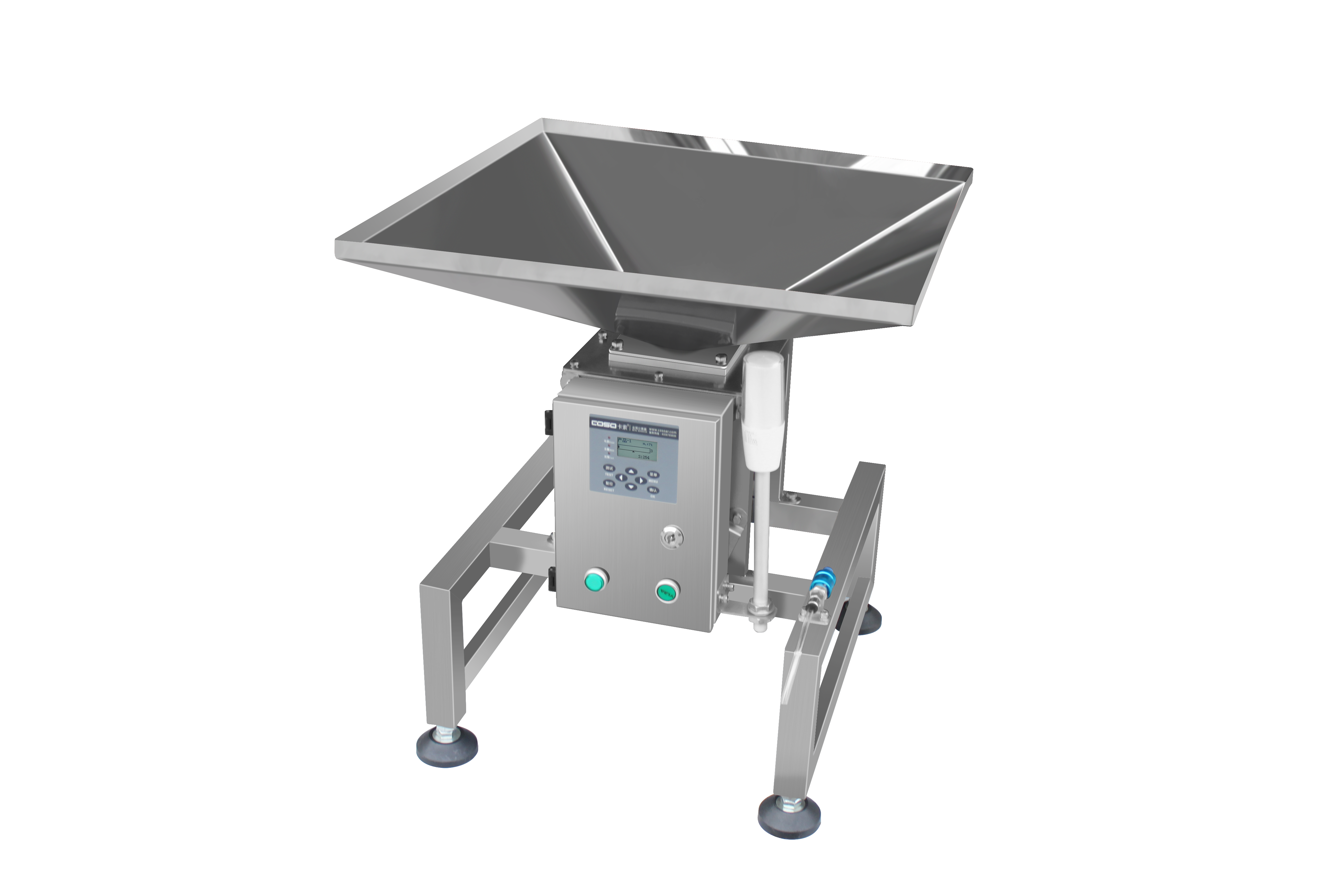

Production de pièces moulées par injection

Lors du moulage par injection, le plastique fondu est transformé en composants précis, ce qui rend toute contamination métallique particulièrement critique. Même les petites particules métalliques peuvent endommager les moules, réduire la qualité des pièces et interrompre la production. L'intégration de séparateurs de métaux avant ou pendant le processus de moulage permet la détection et l'élimination en temps réel des contaminants métalliques, garantissant ainsi que les pièces finales répondent à des normes de qualité strictes. Apprenez-en davantage sur notre séparateur de métaux pour le moulage par injection.

Traitement des matériaux en poudre

Le traitement de matières plastiques pulvérulentes, telles que les poudres fines ou les additifs, nécessite une grande précision, car même de minuscules contaminants métalliques peuvent compromettre la qualité du produit ou affecter les processus en aval. Séparateurs de métaux conçu pour le traitement des poudres, il peut détecter et éliminer les petites particules métalliques, garantissant ainsi des poudres sans contaminants. Ceci est particulièrement important dans les applications exigeant une pureté élevée, telles que les plastiques techniques, les polymères de qualité médicale et les formulations de composés spécialisés.

FAQ

Q1 : Pourquoi est-il indispensable d’installer un séparateur de métaux dans une ligne de granulation de plastique ?

R : Dans les lignes de granulation, les matériaux contiennent souvent des vis, des copeaux métalliques ou des fragments de fils provenant de sources recyclées. L'installation d'un séparateur de métaux a deux objectifs : protéger l'équipement, empêcher les contaminants métalliques de pénétrer dans la vis ou le moule, ce qui peut économiser des milliers de dollars en coûts de réparation et minimiser les temps d'arrêt. Assurance qualité, garantissant la pureté des granulés finaux, répondant aux normes des plastiques techniques de haute performance.

Q2 : Quel est le rôle d’un granulateur dans une ligne de production de plastique ?

R : Un granulateur est utilisé pour transformer des matières plastiques brutes ou des déchets en granulés uniformes. Il décompose les gros morceaux de plastique en granulés plus petits et cohérents, plus faciles à manipuler et adaptés aux processus en aval tels que le mélange, le transport et le traitement ultérieur dans la chaîne de production.

Q3 : Quelles sont les principales méthodes de traitement avant que les matières plastiques ne deviennent des produits finaux ?

R : Avant que les matières plastiques ne soient transformées en produits finis, elles passent généralement par plusieurs méthodes de traitement courantes.

Moulage par injection : les granulés de plastique (vierges ou recyclés), le mélange maître de couleur et les additifs sont automatiquement et proportionnellement acheminés dans la machine de moulage par injection. Cela garantit une production continue, évite les erreurs d’alimentation manuelle, la contamination et les interruptions, et maintient une couleur et une composition cohérentes.

Moulage par extrusion : le système alimente en continu et de manière stable des matériaux de base et divers additifs (tels que des matériaux recyclés, des charges et des modificateurs) dans des extrudeuses monovis ou bivis. Le maintien d’une pression et d’un débit stables pendant l’extrusion est essentiel pour garantir des dimensions uniformes et des propriétés physiques constantes.

Moulage par soufflage : les granulés de plastique sont transportés vers la machine de moulage par soufflage, où l'alimentation automatisée prend en charge les cycles de production synchronisés et améliore l'efficacité globale.

Ces processus s'appuient sur des systèmes automatisés de manutention des matériaux pour améliorer l'efficacité, réduire les erreurs humaines et garantir la cohérence des produits.

Q4 : Les différents types d'alimentateurs (par exemple, alimentateur à vis ou chargeur à vide) affectent-ils la détection des métaux ?

R : Oui. Les chargeurs à vis (simples ou jumelés) génèrent des vibrations mécaniques, tandis que les chargeurs sous vide impliquent un flux d'air à grande vitesse. Un séparateur de métaux de haute qualité doit avoir des capacités anti-vibrations et anti-interférences. Pour les additifs en poudre dans les systèmes à double vis, nous recommandons un séparateur de métaux spécialisé de type Y pour garantir un rejet précis lors d'un flux de matériaux à grande vitesse.

Q5 : Comment choisir le bon séparateur de métaux pour ma ligne de production de plastique ?

R : La sélection du séparateur de métaux idéal dépend de votre configuration de production spécifique et du type de matière plastique traitée. Pour garantir une protection maximale à vos machines de moulage par injection ou d'extrusion, tenez compte des quatre facteurs suivants :

Méthode d'alimentation du matériau : Déterminez l'endroit où le séparateur sera installé. S'il s'agit d'applications alimentées par gravité (comme au col d'une extrudeuse), un séparateur de métaux à chute par gravité est le meilleur. Pour les conduites acheminées sous vide, vous aurez besoin d’un séparateur de métaux pneumatique spécialisé.

Caractéristiques du matériau : La forme physique de votre plastique dicte l'architecture interne du séparateur. Pour les flocons, une configuration de type ouvert (chute par gravité) est recommandée pour assurer un écoulement fluide sans pontage. Pour les poudres fines, un séparateur métallique de type Y est essentiel pour assurer une étanchéité à la poussière pendant le processus de rejet. Pour les liquides comme la pâte, la confiture de beurre, un séparateur de métal liquide doit être utilisé.

Sensibilité de détection : recherchez un système capable de détecter à la fois les métaux ferreux, l'acier inoxydable, l'aluminium et le cuivre. Même de minuscules particules peuvent obstruer les buses ou endommager les systèmes à canaux chauds. Une détection numérique haute fréquence est donc indispensable.

Débit et diamètre du produit : adaptez la taille du tunnel du séparateur à votre volume de production.
